中国混凝土网
当前位置: 首页 » 技术 » 原材料技术 » 正文

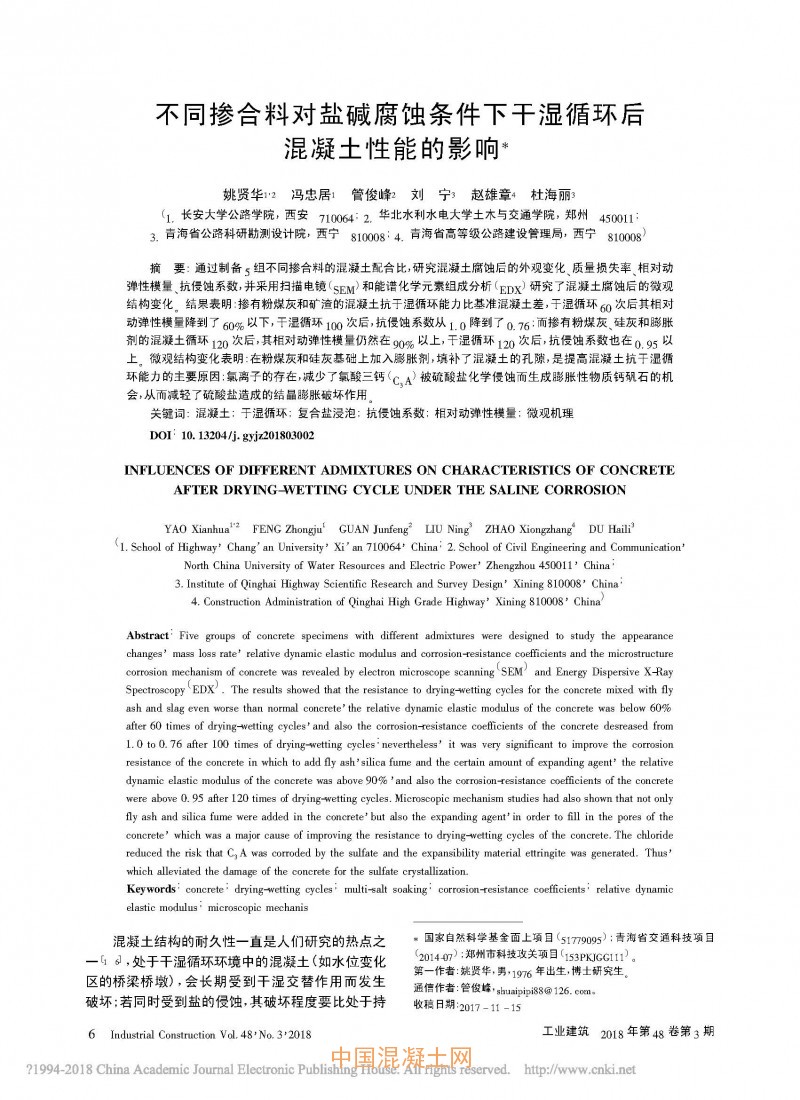

不同掺合料对盐碱腐蚀条件下干湿循环后混凝土性能的影响

放大字体  缩小字体 发布日期:2018-04-13  来源:中国混凝土网  作者:姚贤华 冯忠居 管俊峰 刘宁 赵雄章 杜海丽

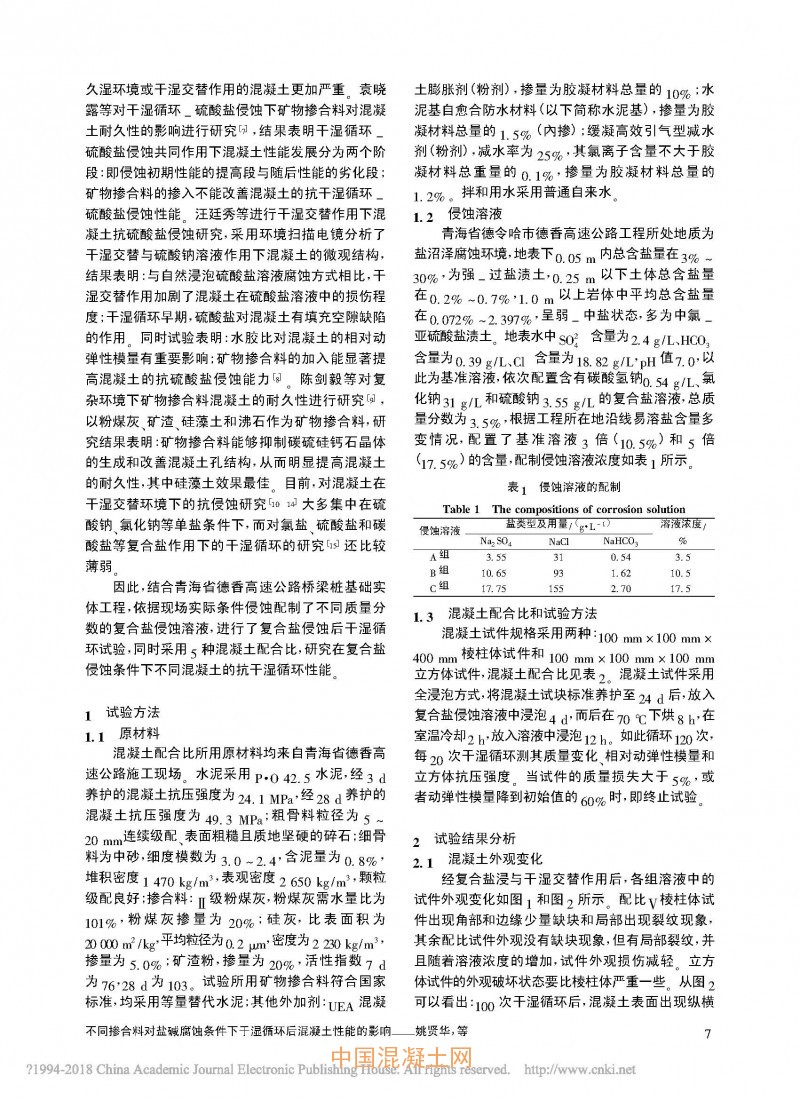

核心提示:通过制备5 组不同掺合料的混凝土配合比,研究混凝土腐蚀后的外观变化、质量损失率、相对动弹性模量、抗侵蚀系数,并采用扫描电镜( SEM) 和能谱化学元素组成分析( EDX) 研究了混凝土腐蚀后的微观结构变化。结果表明: 掺有粉煤灰和矿渣的混凝土抗干湿循环能力比基准混凝土差,干湿循环60 次后其相对动弹性模量降到了60%以下,干湿循环100 次后,抗侵蚀系数从1. 0 降到了0. 76; 而掺有粉煤灰、硅灰和膨胀剂的混凝土循环120 次后,其相对动弹性模量仍然在90%以上,干湿循环120 次后,抗侵蚀系数也在


[ 技术搜索 ]  [ 加入收藏 ]  [ 告诉好友 ]  [ 打印本文 ]  [ 违规举报 ]  [ 关闭窗口 ]




推荐企业

©2006-2016 中国混凝土网版权所有

地址:上海市杨浦区国康路100号国际设计中心12楼 服务热线:021-65983162

备案号: 沪ICP备09002744号 技术支持:上海砼网信息科技有限公司

沪公网安备 31011002000482号
