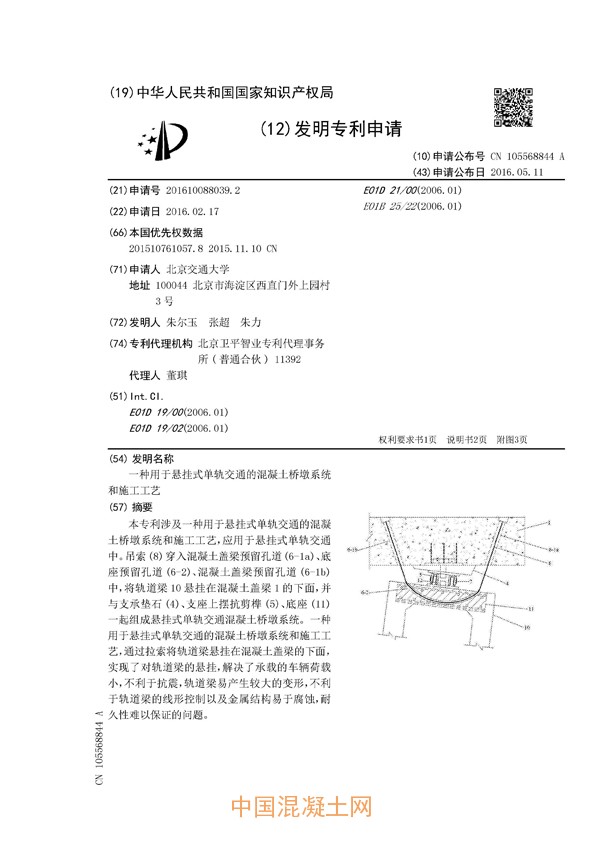

一种用于悬挂式单轨交通的混凝土桥墩系统和施工工艺(公开号:CN105568844A)

放大字体  缩小字体 发布日期:2016-11-15  来源:中国混凝土网  作者:朱尔玉 张超 朱力
核心提示:本专利涉及一种用于悬挂式单轨交通的混凝土桥墩系统和施工工艺,应用于悬挂式单轨交通中。吊索(8)穿入混凝土盖梁预留孔道(6-1a)、底座预留孔道(6-2)、混凝土盖梁预留孔道(6-1b)中,将轨道梁10悬挂在混凝土盖梁1的下面,并与支承垫石(4)、支座上摆抗剪榫(5)、底座(11)一起组成悬挂式单轨交通混凝土桥墩系统。一种用于悬挂式单轨交通的混凝土桥墩系统和施工工艺,通过拉索将轨道梁悬挂在混凝土盖梁的下面,实现了对轨道梁的悬挂,解决了承载的车辆荷载小,不利于抗震,轨道梁易产生较大的变形,不利于轨道梁的线形控
