中国混凝土网
当前位置: 首页 » 技术 » 外加剂技术 » 正文

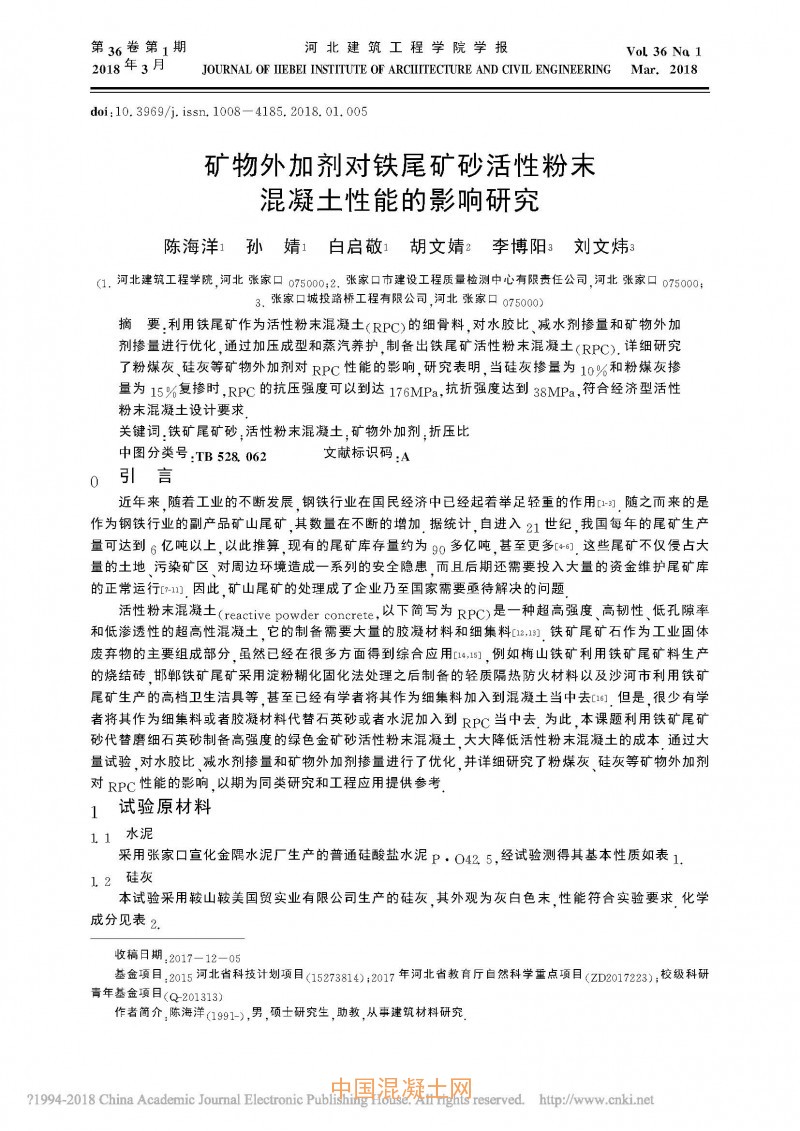

矿物外加剂对铁尾矿砂活性粉末混凝土性能的影响研究

放大字体  缩小字体 发布日期:2018-05-17  来源:中国混凝土网  作者:陈海洋 孙婧 白启敬 胡文婧 李博阳 刘文炜

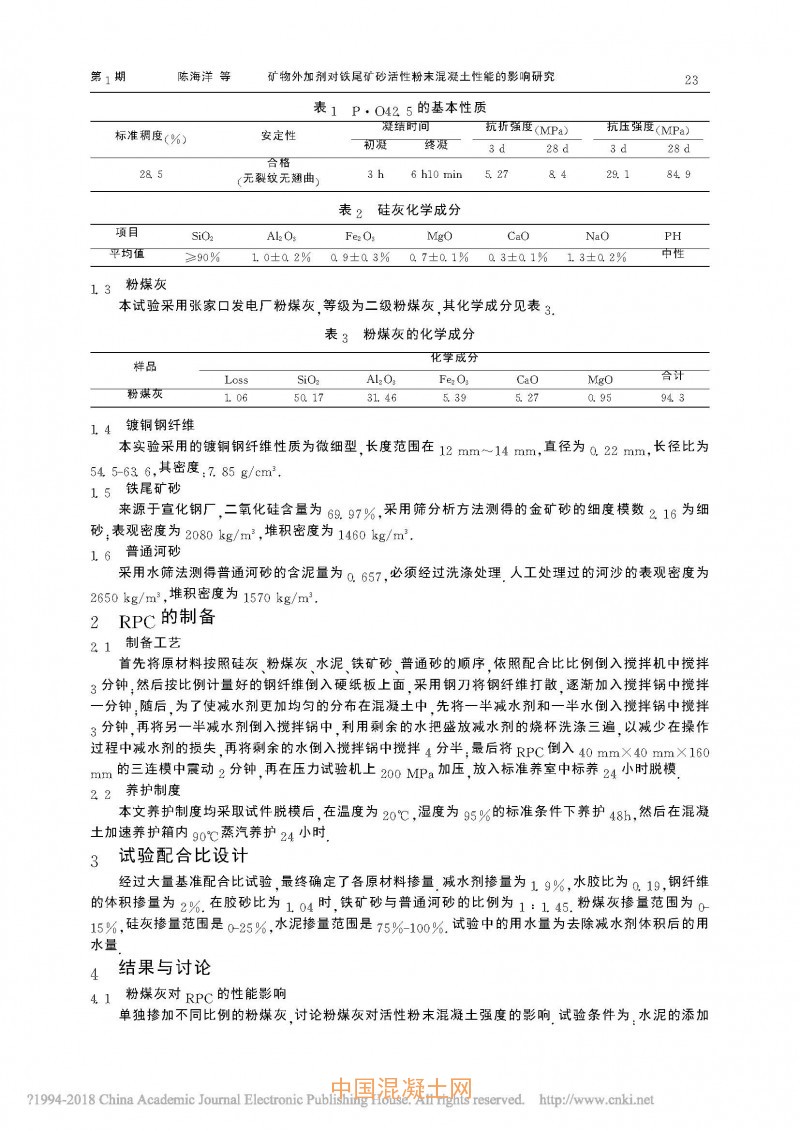

核心提示:利用铁尾矿作为活性粉末混凝土(RPC)的细骨料,对水胶比、减水剂掺量和矿物外加剂掺量进行优化,通过加压成型和蒸汽养护,制备出铁尾矿活性粉末混凝土(RPC).详细研究了粉煤灰、硅灰等矿物外加剂对RPC性能的影响,研究表明,当硅灰掺量为10%和粉煤灰掺量为15%复掺时,RPC的抗压强度可以到达176MPa,抗折强度达到38MPa,符合经济型活性粉末混凝土设计要求.


[ 技术搜索 ]  [ 加入收藏 ]  [ 告诉好友 ]  [ 打印本文 ]  [ 违规举报 ]  [ 关闭窗口 ]




推荐企业

©2006-2016 中国混凝土网版权所有

地址:上海市杨浦区国康路100号国际设计中心12楼 服务热线:021-65983162

备案号: 沪ICP备09002744号 技术支持:上海砼网信息科技有限公司

沪公网安备 31011002000482号
