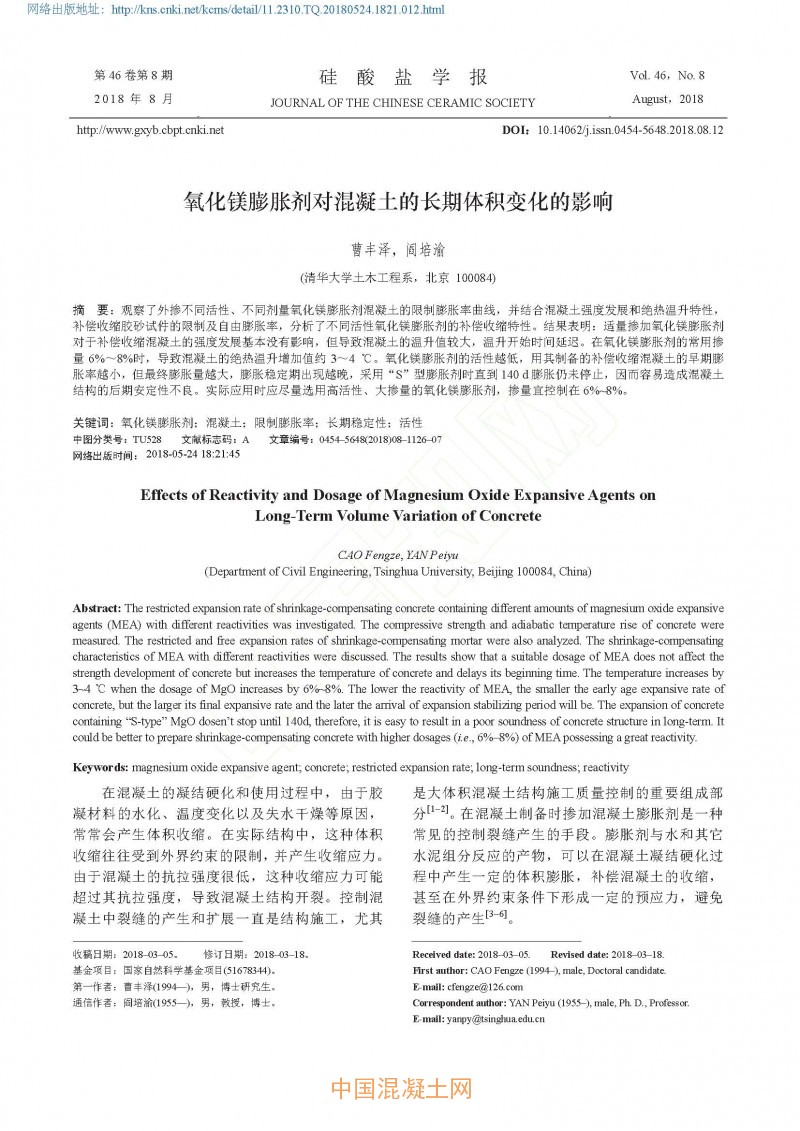

氧化镁膨胀剂对混凝土的长期体积变化的影响

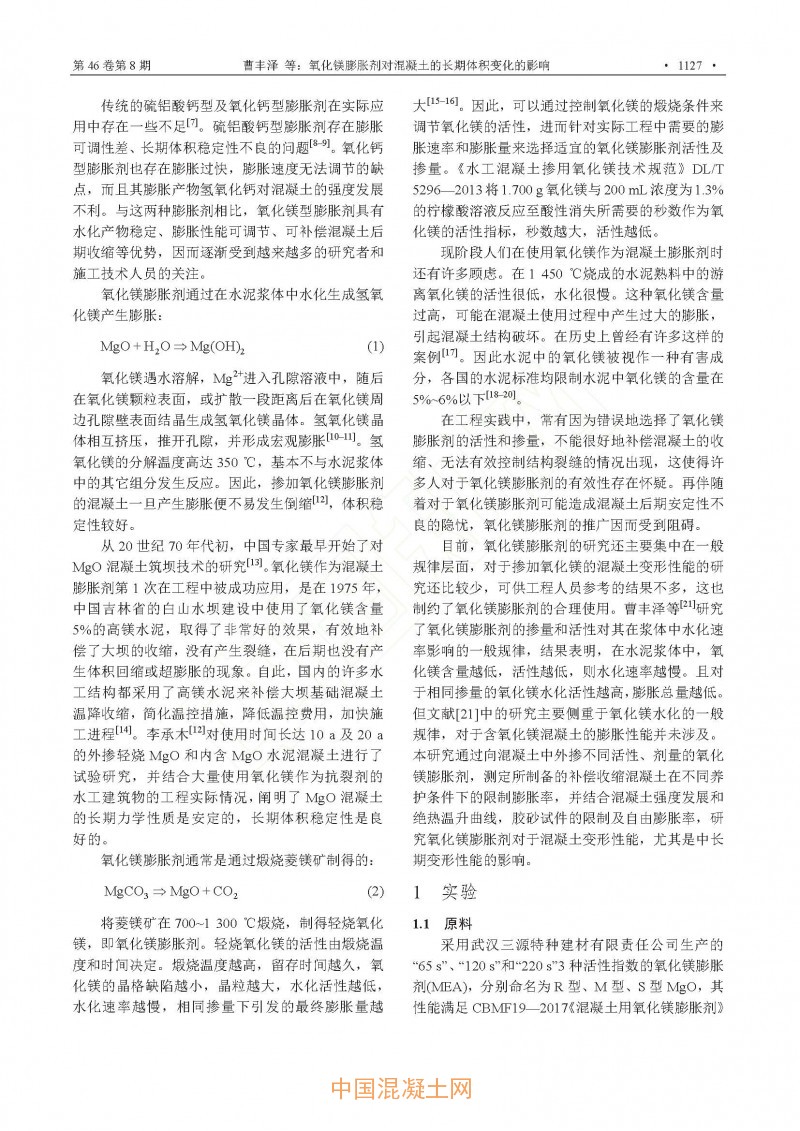

核心提示：观察了外掺不同活性、不同剂量氧化镁膨胀剂混凝土的限制膨胀率曲线,并结合混凝土强度发展和绝热温升特性,补偿收缩胶砂试件的限制及自由膨胀率,分析了不同活性氧化镁膨胀剂的补偿收缩特性。结果表明:适量掺加氧化镁膨胀剂对于补偿收缩混凝土的强度发展基本没有影响,但导致混凝土的温升值较大,温升开始时间延迟。在氧化镁膨胀剂的常用掺量6%~8%时,导致混凝土的绝热温升增加值约3~4℃。氧化镁膨胀剂的活性越低,用其制备的补偿收缩混凝土的早期膨胀率越小,但最终膨胀量越大,膨胀稳定期出现越晚,采用“S”型膨胀剂时直到140 d膨
