中国混凝土网
当前位置: 首页 » 技术 » 外加剂技术 » 正文

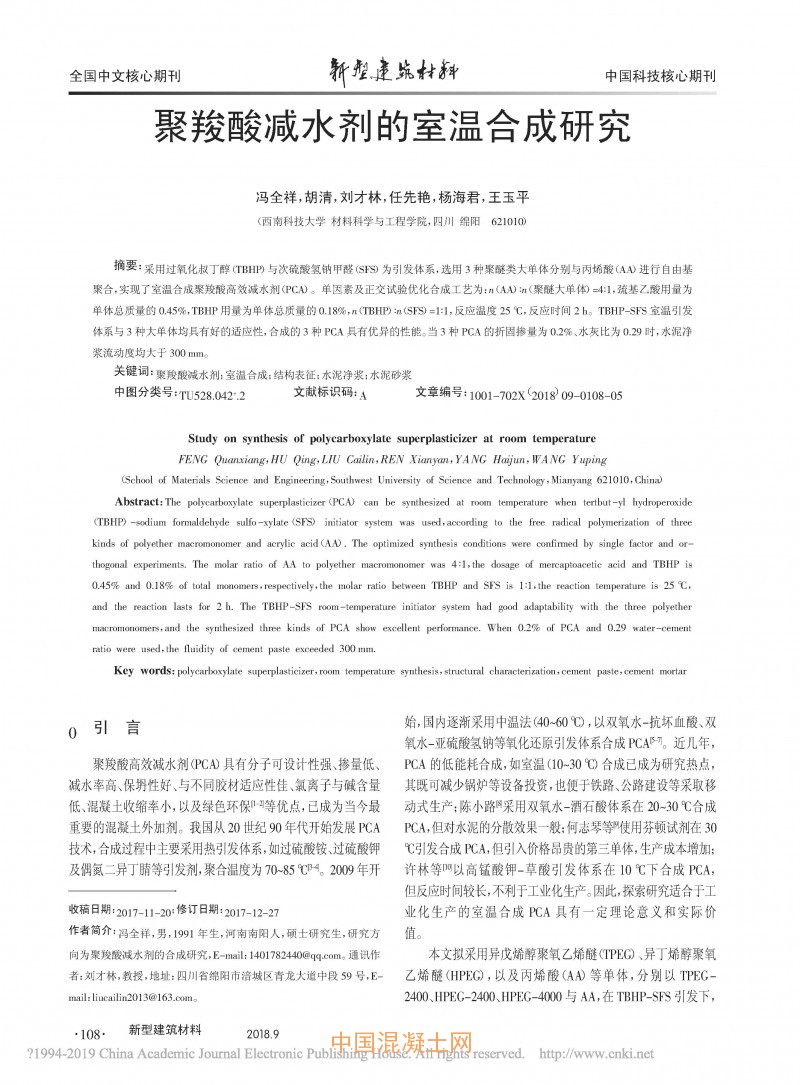

聚羧酸减水剂的室温合成研究

放大字体  缩小字体 发布日期:2019-03-20  来源:中国混凝土网  作者:冯全祥 胡清 刘才林 任先艳 杨海君 王玉平

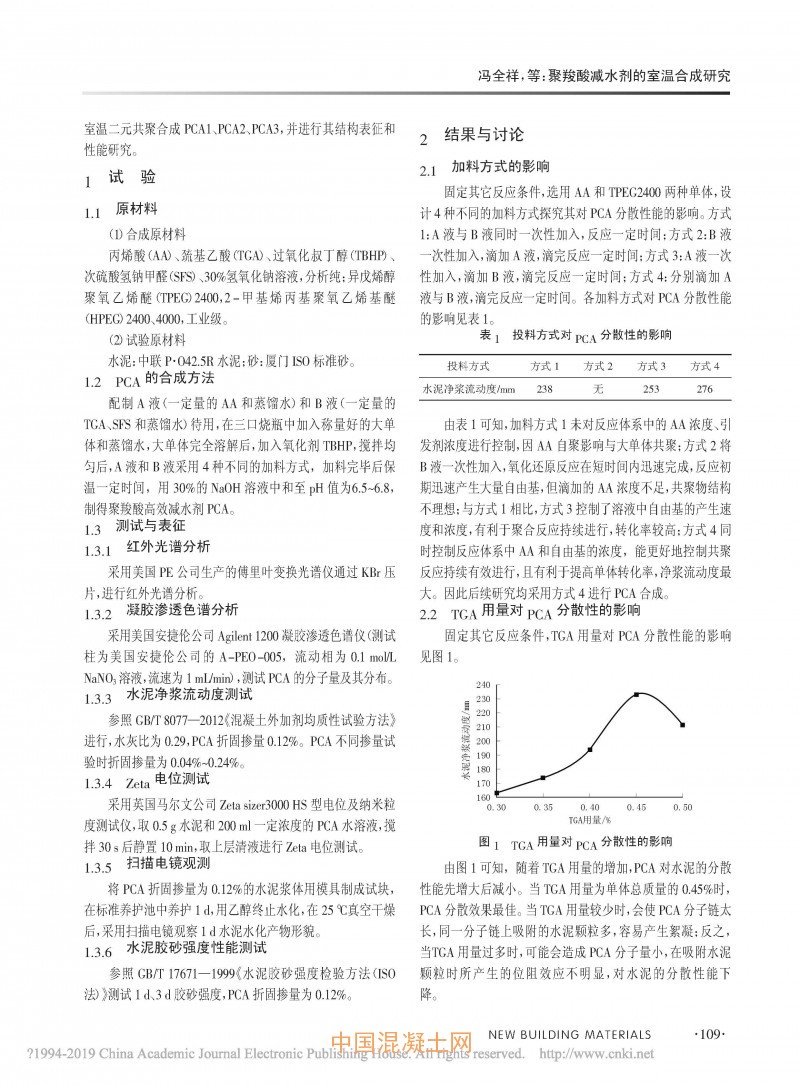

核心提示:采用过氧化叔丁醇(TBHP)与次硫酸氢钠甲醛(SFS)为引发体系,选用3种聚醚类大单体分别与丙烯酸(AA)进行自由基聚合,实现了室温合成聚羧酸高效减水剂(PCA)。单因素及正交试验优化合成工艺为:n(AA)∶n(聚醚大单体)=4∶1,巯基乙酸用量为单体总质量的0.45%,TBHP用量为单体总质量的0.18%,n(TBHP)∶n(SFS)=1∶1,反应温度25℃,反应时间2 h。TBHP-SFS室温引发体系与3种大单体均具有好的适应性,合成的3种PCA具有优异的性能。当3种PCA的折固掺量为0.2%、水灰比


[ 技术搜索 ]  [ 加入收藏 ]  [ 告诉好友 ]  [ 打印本文 ]  [ 违规举报 ]  [ 关闭窗口 ]




推荐企业

©2006-2016 混凝土网版权所有

地址:上海市杨浦区国康路100号国际设计中心12楼 服务热线:021-65983162

备案号: 沪ICP备09002744号-2 技术支持:上海砼网信息科技有限公司

沪公网安备 31011002000482号
