木质素磺酸盐减水剂对新拌混凝土性能的影响之水化热

掺入减水剂后，28d内水泥总的放热量与不掺者大致相同。所不同的在于改变了水化放热的过程。普通减水剂都能不同程度地推迟水泥水化热峰值出现的时间与高度。研究发现主要是减水剂推迟了水泥熟料中C₃A和C₃S放热过程。在木质素磺酸盐掺量为0.25 %时，初期水化热峰值要低些，并且至少要推迟3～8h。研究发现主要是由于减水剂的表面吸附作用形成的吸附膜阻碍了初期的水化反应，从而控制了水化放热速度。图3.1是掺木质素磺酸钙减水剂的水化放热曲线。

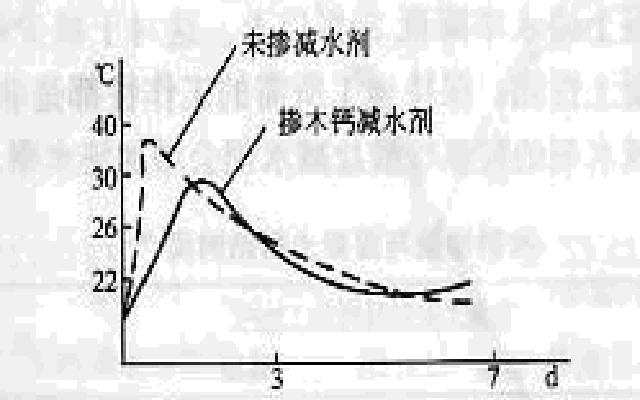

3.1 掺木质素磺酸盐减水剂的水化放热曲线
