中国混凝土网
当前位置: 首页 » 技术 » 外加剂技术 » 正文

木质素磺酸钠Soclium lignin sulfonate

放大字体  缩小字体 发布日期:2009-01-12  来源:中国混凝土网  作者:中国混凝土网
核心提示:木质素磺酸钠Soclium lignin sulfonate
  在系列防水产品中,浓缩剂是化学活性最强的一种。这种浅灰色粉末加水调合之后,可以用做地上或地下的混凝土的浆状涂料,也可以用作双涂层中的第一层涂料。主要用于防渗、防潮、可以将此产品调成半干状的料团,用于结构连接处堵漏,修补裂口、结构连接处的缺陷和蜂窝麻面状的结构。

应用指南

不能在雨中或环境温度低于 4℃ 时使用。

  由于涂料在混凝土中结晶形成过程的前提条件需要湿润。所以无论新浇筑的,还是旧有的混凝土,都要用水浸透,但不能有明水。

   新浇的混凝土表面在浇筑 20 小时后方可使用。

   混凝土浇筑后的 24-72 小时为使用涂料的最佳时段,因为新浇的混凝土仍然潮湿,所以基面仅需少量的预喷水。

   混凝土基面应当粗糙、干净 , 以提供充分开放的毛细管系统以利于渗透。所以对于使用钢模或表面有反碱、尘土、各种涂料、薄膜、油漆及油污或者其它外来物都必须进行处理,要用凿击、喷砂、酸洗(盐酸)、钢丝刷刷洗、高压水冲等。(如使用盐酸腐蚀法,必须先用水打湿。酸处理后表面应用水彻底冲净)。结构表面如有缺陷、裂缝、蜂窝麻面均应修凿、清理。

   将与干净的水调合(水内要求无盐和无有害成分)。混合时可用手电钻装上有叶片的搅拌棒或戴上胶皮手套用手及抹子来搅和。

  混料时要掌握好料、水的比例 , 一次不宜调多 , 要在 30 分钟内用完 , 混合物变稠时要频繁搅动 , 中间不能加水。

  刷涂时按体积用 5 份料、 2 份水调和 , 一般刷一层是 0.65 -0.8kg /m 2 。

  喷涂时按体积用 5 份料、 3 份水调和 , 一般喷一层是 0.8 -1kg /m 2 。

   在养护过程中必须用净水,必须在初凝后使用喷雾式,一定要避免涂层被破坏。一般每天需喷水 3 次,连续 2-3 天 , 在热天或干燥天气要多喷几次,防止涂层过早干燥。

  在养护过程中,必须在施工后 48 小时内防避雨淋、霜冻、日晒、风吹、污水及 2℃ 以下的低温。在空气流通很差的情况下,需用风扇或鼓风机帮助养护(如封闭的水池或湿井)。露天施工用湿草袋覆盖较好,如果使用塑料膜作为保护层,必须注意架开 , 以保证涂层的 " 呼吸 " 及通风对盛装液体的混凝土结构(如游泳场、水库、蓄水槽等)必须 3 天的养护之后,再放置 12 天才能灌进液体。对盛装特别热或腐蚀性液体的混凝土结构,需放 18 天才能灌盛。

   在养护过程中必须用净水,必须在初凝后使用喷雾式,一定要避免涂层被破坏。一般每天需喷水 3 次,连续 2-3 天 , 在热天或干燥天气要多喷几次,防止涂层过早干燥。在养护过程中,必须在施工后 48 小时内防避雨淋、霜冻、日晒、风吹、污水及 2℃ 以下的低温。在空气流通很差的情况下,需用风扇或鼓风机帮助养护(如封闭的水池或湿井)。露天施工用湿草袋覆盖较好,如果使用塑料膜作为保护层,必须注意架开 , 以保证涂层的 " 呼吸 " 及通风。对盛装液体的混凝土结构(如游泳场、水库、蓄水槽等)必须 3 天的养护之后,再放置 12 天才能灌进液体。对盛装特别热或腐蚀性液体的混凝土结构,需放 18 天才能灌盛。

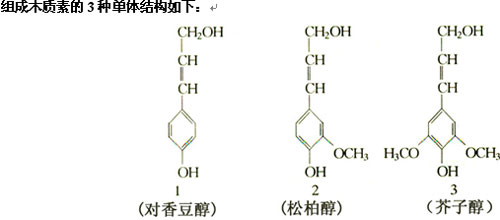

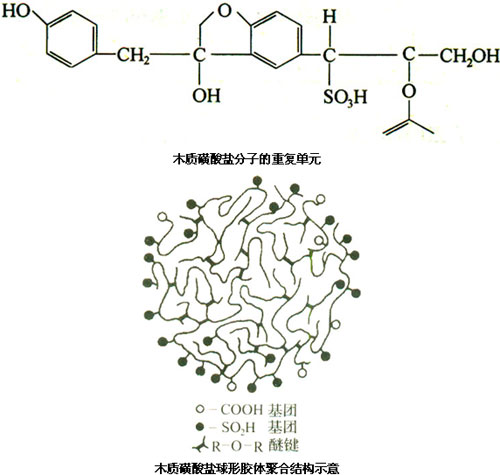

   木质素磺酸盐是一种由苯丙烷为骨架的疏水基团和磺酸基、羧基等较强亲水基团组成的天然高分子阴离子表面活性剂。由于分子结构的亲水基团较多,又无线性的烷链,故其油溶性较弱,亲水性较强。

一、用途

  本剂适用于现浇混凝土、预制混凝土、素砼、钢筋混凝土及预应力混凝土。

二、执行标准:GB8076-1997

三、掺量与用法

1、掺量:粉剂占水泥质量的0.2~0.3%。

2、本剂宜与拌合水同时加入搅拌机内,搅拌时间≥3min。掺加外加剂的混凝土浇注、振捣等与不掺外加剂的混凝土相同。

四、性能及特点

1、掺本剂的混凝土减水率为8~14%,28d的抗压强度比不掺本剂的混凝土提高10%左右。提高砼密实性、抗渗性、抗冻性和耐久性。2、本剂适用于日最低气温5℃以上施工的混凝土。不宜单独用于蒸养混凝土。3、在用硬石膏或工业废料石膏作调凝剂的水泥中,掺用该剂时应先作水泥适应性试验,合格后方可使用。

五、包装、运输、贮存

1、用有塑料袋衬里的编织袋包装,每袋净重量25kg。2、搬运时应注意防止包装袋破损,若受潮结块,宜水溶并经试验合格后使用。3、应存放在专用仓库或固定场所妥善保管,以易于识别,便于检查和提货。贮存期为3年。水泥的售价相对较低,由单位立方米混凝土的原材料成本比较结果来看,在C30以下(含C30)混凝土配制中使用木质素系减水剂,可较大幅度地降低生产成本,参考配方M 0.25%+BS 0.035%。使用M剂的性能比较为突出。

六、部分试样参考数据

编 号
掺比
(C×%)
用水量
(g)
坍落度
(mm)
减水率
(%)
抗压强度(MPa)/抗压强度比(%)
3d
7d
28d
0511基准
0.2
2740
85
17.55/100
25.18/100
29.40/100
MG型木钙
0.2
2400
76
12.4
20.14/114.8
27.79/110.4
33.96/115.5
MN型木钠
0.2
2375
75
13.3
18.34/104.5
25.89/102.8
30.24/102.9
MM型木镁
0.2
2540
77
7.3
17.67/100.7
24.62/97.8
30.30/103.1
七、木质素磺酸钙
1、产品说明Product description:一种低糖的木质磺酸钙 a sugar reduced lignosulphonate;一种棕色水溶性的粉末a brown water-soluble powder。常规用途Typical applications:混凝土减水剂和石膏板减水剂。Plasticizer for concrete and water reducer in gypsum board.
2、产品规格 Specification
固形物 Dry matter %min. 93%min.
酸碱度(10%的溶液) pH(10% solution) 7.5±1.0
水不溶物(v/v) Insolubles(v/v) 1.0% max
3、环保信息 Environmental information:本品无毒害 The product is harmless
4、补充信息 Additional information
钙 Calcium,Ca 5%
堆积密度 Bulk density 500㎏/m3
还原糖 Reducing sugars 5%(五碳糖mainly pentose)
以上数据以折干计算 Typical values(calculated on solids where appl icable)
5、包装形式 Delivery form:25公斤,600公斤,1200公斤袋装 25㎏ bags,600㎏ and 1200㎏ big bags
6、存储与稳定性 Storage stability:在储存条件合适的条件下,可以被稳定地保存数年之久。
Stable for several months under dry storage conditions.
八、木质素磺酸钠
1、产品说明Product Description
利用经发酵后的亚硫酸盐废液加工精制而成的木质素磺酸钠。A spray dried fermented sodium lignosulphonate derived spruce wood sulphite liquor.
主要用途:混凝土增塑剂、水处理剂、工业清洁剂、农药和染料分散剂。Typical applications: concrete additives,water treatment,industrial cleaners,pesticides,testile dyestuffs.
2、指标 Specification
固形物 Dry matter: 93.0% min.
钙 Calcium 0.6% max.
pH(10%溶液)酸碱度: 8.3±0.8
Insoluble(水不溶物): 0.3% max.
3、环境信息 Environmental Information
本产品能进行生物降解并且是无害的。The product is biodegradeable and harmless.
如果需要,可提供安全指标材料。Safety data sheet is available upon request.
4、附加信息 Additional Information
Na(钠) Sodium: 9%
硫 Sulphur: 7%
Na2SO4 Sodium sulphate: 3%
还原糖 Reducing matter: 3%
容重 Bulk density: 650㎏/ m3
(代表值)
5、发货包装 Delivery form:25公斤袋装 25㎏ bags
6、储存稳定性 Storage stability:在干燥的储存条件下能稳定储存好几年。Stable for several years under dry storage conditions.

木质素磺酸钠

  木质素磺酸钠是以亚硫酸盐法制浆废液为主要原料,经过滤、浓缩、磺化改性和喷雾干燥等工艺流程加工而成,具有较好的水溶性,是一种高分子聚合物的阴离子表面活性剂。广泛用于混凝土外加剂、水煤浆添加剂、沥青乳化剂、耐火材料的增强剂、农药的填充剂和悬浮剂、染料分散剂和填充剂、钻探用泥浆稳定剂及陶瓷坯体、煤及矿粉、肥料和饲料的成球或造粒,铸造砂模成型等工业。
一、主要技术指标:

指标名称

指标

外观

黄褐色或棕褐色粉末

分散力(与标准品相比)

≥ 100

耐热稳定性

≥ 130

PH 值( 1% 水溶液)

5 - 7 , 8 - 10

水份

≤ 7%

水不溶物含量

≤ 2%

无机盐含量

≤ 5%

还原物含量

≤ 8%

二、主要性能:

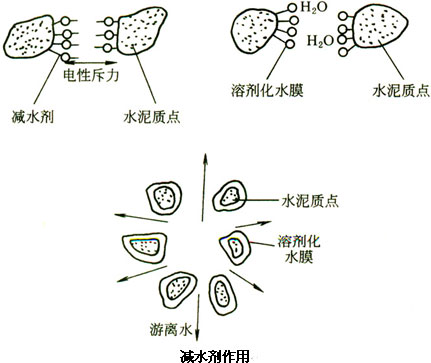

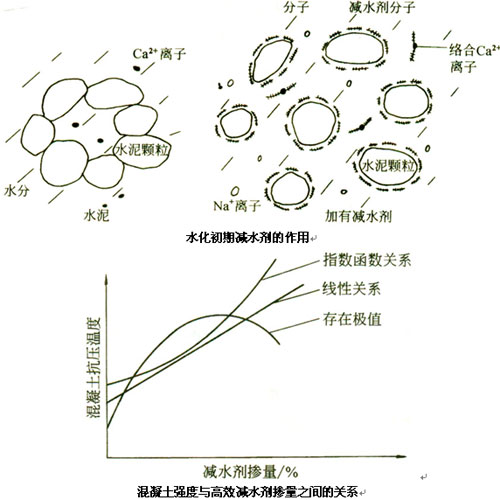

•  混凝土减水剂
   混凝土外加剂行业主要作为普通减水剂和系列多功能高效减水剂的复配原料 , 即该产品可作为普通减水剂直接用于混凝土 , 也可与萘系 (FDN,UNF), 蜜胺系等高效减水剂复配使用 , 是生产系列缓凝减水剂 / 泵送剂等性价比较佳的原材料。

•  水煤浆添加剂
   水煤浆行业可作为生产水煤浆分散剂的主要复配原料使用。

•  耐火材料及陶瓷坯体增强剂
   陶瓷和耐火材料行业主要作为胚体增强剂,即在增加浆料流动性的同时,又可使胚体强度提高。

•  染料工业和农药加工中的填充剂和分散剂
   在农业方面可作为农药分散剂、化肥造粒、饲料造粒的粘合剂。

5 、冶炼行业主要作为竖罐炼锌的制团工艺中的粘结剂使用。

三、包装、贮存及运输:
1、包装 : 内衬塑料薄膜外用聚丙烯编织袋双层包装 , 25kg / 包。

2 、贮存 : 存放于干燥通风处,应注意防潮防湿。长期存放不变质,如有结块 , 粉碎或溶解后不影响使用效果。

3 、运输 : 本产品无毒无害 , 系非易燃易爆危险品。采用汽车、火车运输均可。

Sodium Ligninsulfonate

  A spray dried fermented sodium lignosulphonate derived spruce wood sulphite liquor.It's a kind of natural anionic surface active agent processed with sulfurous acid pulping waste through advanced production technology. This product is mainly used in all kinds of concrete placing in site, preformed concrete, reinforced concrete and prestressed concrete, especially applicable for commercial concrete, anti-freezing concrete, waterproof concrete, bulk concrete, pumping concrete and so on. It is widely used in various concrete projects such as buildings, dams, culverts and expressways, etc, with high economic benefit. This product is also widely used in pesticide emulsifier, cradling dispersant, pre-tanning agent, ceramics or refractories plasticizer, oil well or water dam grouting gelling agent, etc.


Major technical indicators :

Index name

Index

Appearance

yellow brown or brown powder

Dispersancy (comparing to standard)

≥ 100

heat stability

≥ 130

PH(1% Aq. solution)

5-7, 8-10

Moisture

≤ 7%

Water insoluble matter

≤ 2%

Inorganic salt

≤ 5%

Reductive matter

≤ 8%

  • Properties:

1 、 used as water reducing agent of concrete
  In the field of concrete additives, the sodium lignsulphonate series products can be applied as common water reducing admixture and built material of series multi-function high-performance water reducing admixture. The products can be directly adopted as additive in the concrete. Moreover, they also can be compounded with such high-performance water reducing admixtures as naphthalene series and melamine series etc. And they are also ideal materials for series retarding agents and pumping agents etc.

2 、 additive of coal water slurry
  In the field of water-coal paste, the sodium lignosulphonate series products can be adopted as the main compound materials.

3 、 reinforcing agent of refractory material and ceramics
  The sodium lignosulphonate series products can be used as embryo reinforcing agents in the fields of pottery and porcelain and refractory materials. They can increase the fluidity of the slurry and thus to improve the strength of the embryo.

4 、 filler and dispersant of dye and pesticide
  In agriculture, the sodium lignosulphonate series products can be applied as the dispersant agents of pesticides and pelleting adhesives of fertizers and feedstuffs.

5 、 The sodium lignosulphonate series products can be adopted as the adhesives in the briquetting procedure in the vertical retort zinc smelters.

Packing, storage & transportation:

1, Packing: 25kg in PP woven bag lined with plastic film.
2 、 Storage: Kept in dry and ventilating place, prevent from rain and moisture when storage; if agglomerated, please crush and make it into solution, and its effect will be the same.
3 、 Transportation:non-toxic, harmless, non-inflammable and non-explosive chemicals, it can be transported in truck and train.

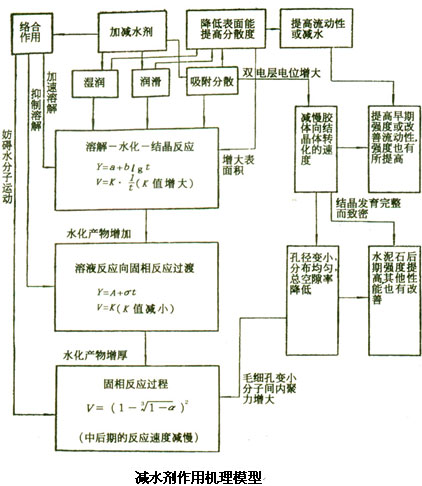

掺减水剂混凝土易发生的问题和解决办法

问题

现象

原因

解决办法

沉降缝

浇筑后的混凝土在初凝前后会出现若干短、直、宽而浅的裂缝

掺减水剂后混凝土较粘稠,不泌水而不易完全沉平,多在钢筋上方出现

在混凝土初凝前后于裂缝处抹压至裂缝消失

粘罐

水泥砂浆部分粘在搅拌机筒壁上,造成出机的混凝土不均匀,灰少

混凝土发粘,多出现于掺缓凝减水剂后,或轴径比接近的滚筒式搅拌机中

1、及时清除剩余混凝土
2 、先加集料及部分水搅拌,再加水泥、余水及减水剂拌和
3 、使用轴径比大的或强制式搅拌机

假凝

出机后的混凝土很快失去流动性,甚至无法浇筑

1 、水泥中硫酸钙(石膏)含量不足,致使铝酸钙( C 3 A )水化过快
2 、减水剂对该种水泥适应性差
3 、三乙醇胺掺量超过 0.05%~0.1% ,此时很快初凝但不终凝

1 、更换水泥品种或批号
2 、必要时换减水剂品种(一般情况不必)
3 、减水减水剂一半
4 、降低拌和温度
5 、用 Na 2 SO 4 使其缓凝,掺量为 0.5%~2%.

不凝

1 、掺减水剂后混凝土长时间(甚至一昼夜)仍未凝固
2 、表面泌浆并呈黄褐色

1 、减水剂掺量过大,很可能超过推荐用量的 3~4 倍
2 、缓凝剂使用过量

1 、不超过推荐用量 2~3 倍,强度虽稍有降低,但 28d 强度降低得少,长期强度降低更少
2 、终凝后适当提高养护温度,加强浇水养护
3 、将已成型部分清除掉,重新浇注

强度低

1 、强度比同龄期试配结果低得多
2 、混凝土虽已凝结,但强度极低

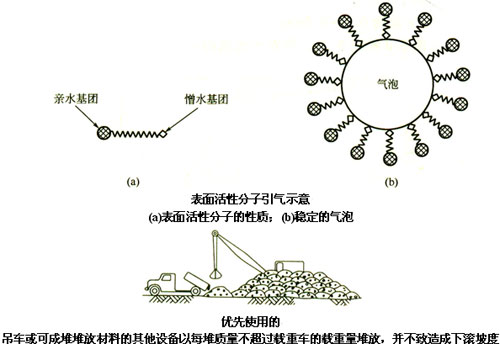

1 、引气性减水剂掺量过大,使混凝土内含气量过大
2 、掺用了引气性减水剂后振捣不够
3 、未减水或反反而加大了水灰比
4 、三乙醇胺加量过大
5 、减水剂质量不合要求,如有效成分含量过低

1 、采取其它加固措施或重新浇筑
2 、加强浇筑后振捣
3 、针对前述原因采取措施
4 、对本批减水剂进行鉴定

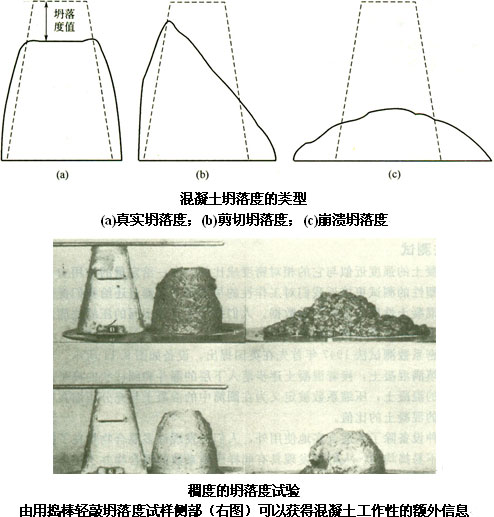

坍落度损失过快

混凝土很快失去和易性,出罐后每延长 2~3min ,坍落度减少 1~ 2cm ,且有明显沉底现象。大坍落度混凝土更易产生此现象

1 、减水剂对所使用的水泥适应性差
2 、引入混凝土中的气泡不断外溢,水分蒸发,使用引气性减水剂时尤为明显
3 、混凝土搅拌温度或环境温度高

1 、针对原因采取措施
2 、采用后掺法,减水剂在搅拌混凝土 1~3min 后,甚至浇筑前才掺(并重新搅拌)

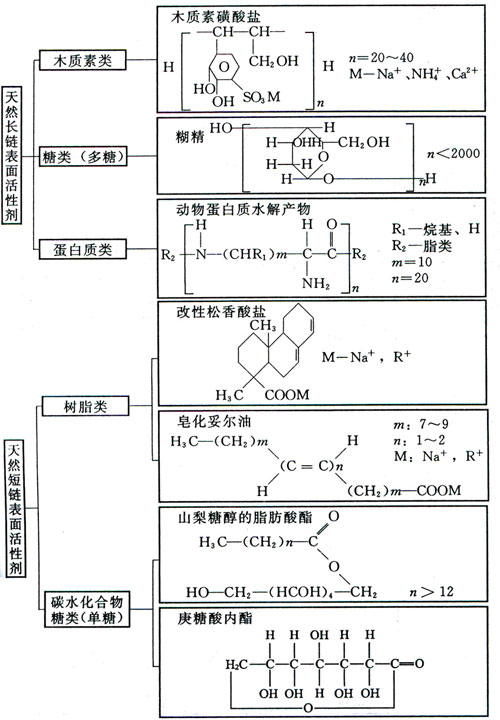

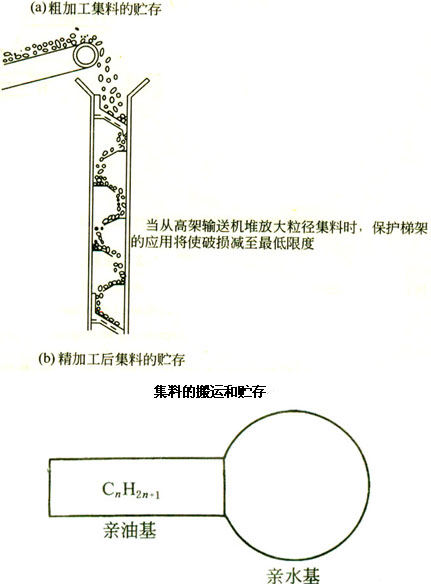

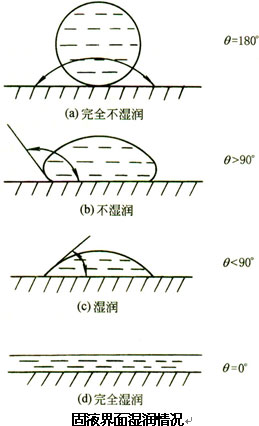

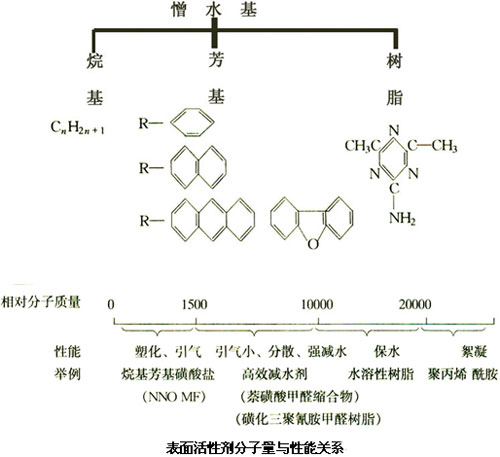

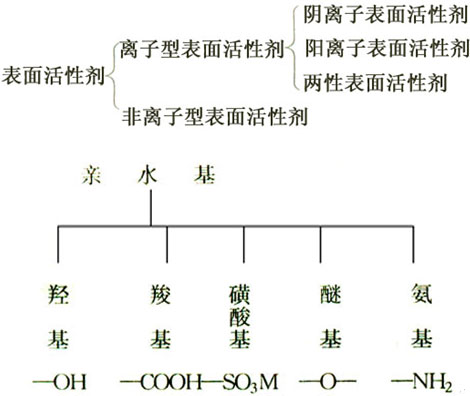

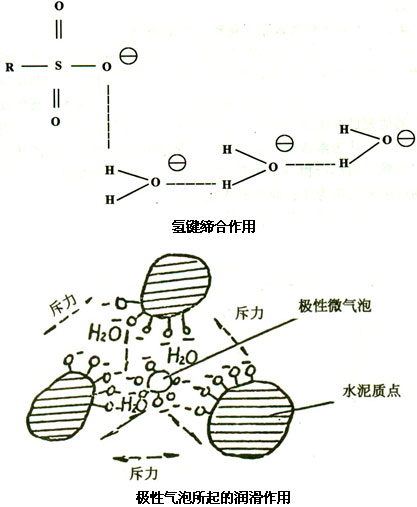

用于水泥分散剂的天然的长链和短链表面活性剂

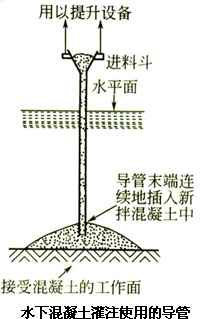

全国混凝土总产量及其分布情况

分布    数量  占总量       主要应用项目
     /( 万 m 3 )  /%

建筑构件

13000

8.7

其中房屋用占 60%, 市政设施用占 40%

房屋建筑

82200

54.8

含城乡住宅、公用及工业房屋等

市政设施

34800

23.2

含地铁、轨道交通、地下枢纽、城乡道路、桥梁、涵洞等。

基础设施

12000

8.0

含高速公路、铁路、水利水电、海洋海岸工程,航空航天工程等。

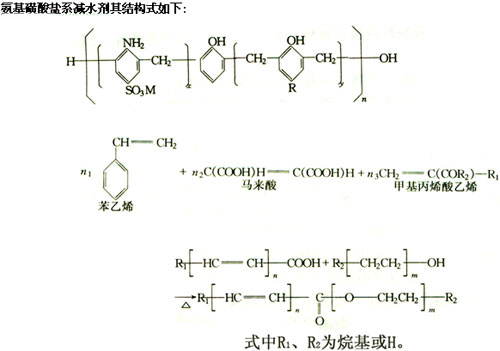

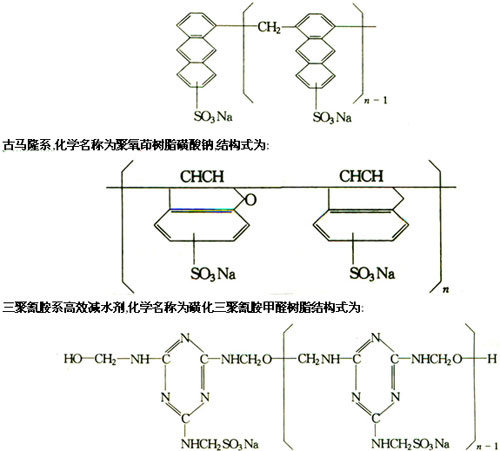

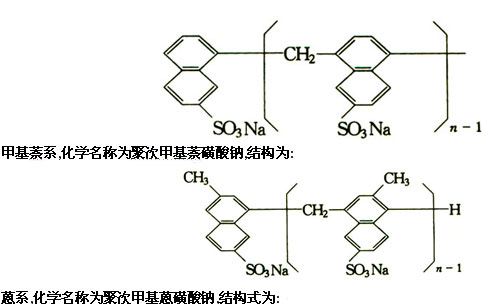

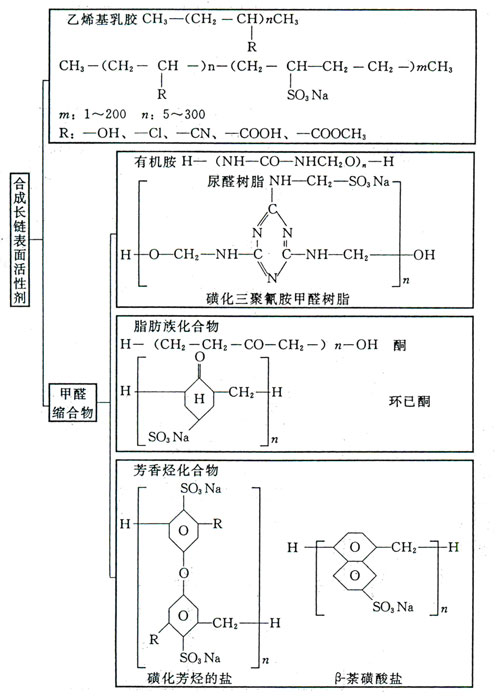

用于水泥分散剂的合成长链和短链表面活性剂

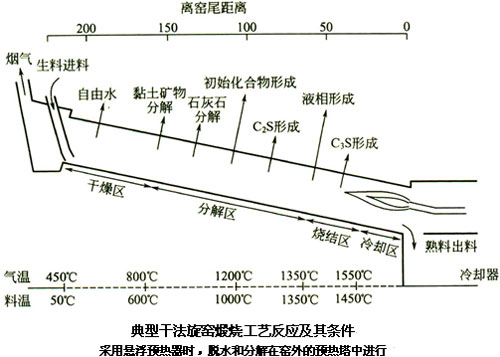

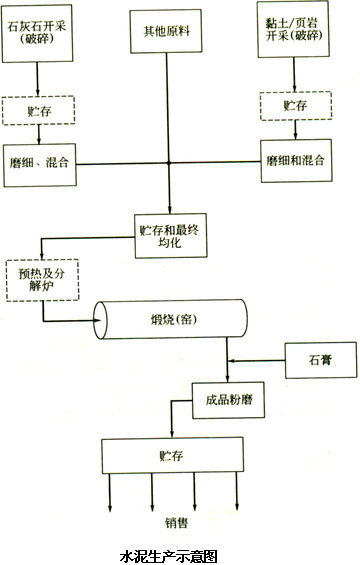

普通波特兰水泥的典型组成

化学名称

化学式

缩写符号

质量分数 /%

硅酸三钙
硅酸二钙
铝酸三钙
铁铝酸四钙
二水硫酸钙(石膏)

3CaO·SiO 2
2CaO·SiO 2
3CaO·Al 2 O 3
4CaO·Al 2 O 3 ·Fe 2 O 3
CaSO 4 ·2H 2 O

C 3 S
C 2 S
C 3 A
C 4 AF
C H 2

55
18
10
8
6

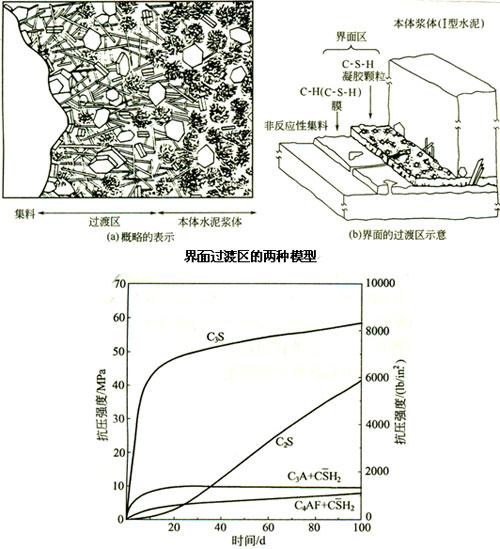

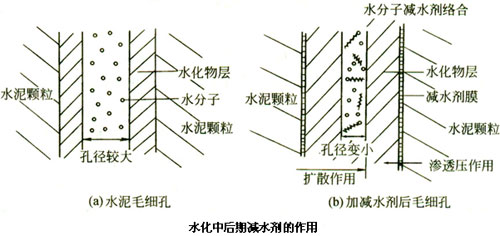

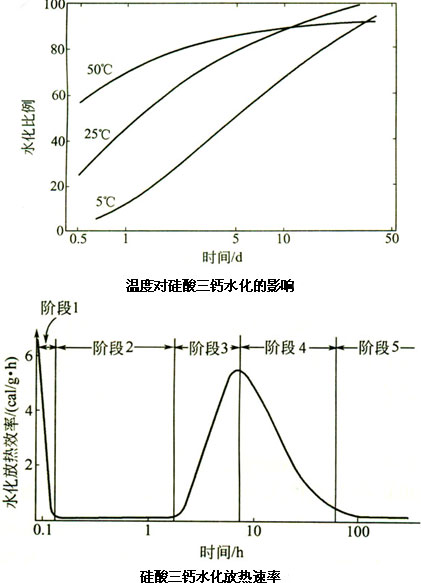

水泥单矿物的水化作用

化合物

反应速度

水化热

对水泥的影响

强度

水化热

C 3 S
C 2 S
C 3 A +C H 2
C 4 AF+C H 2

中等


中等

中等

很高
中等


初始低,后期高



很高
中等

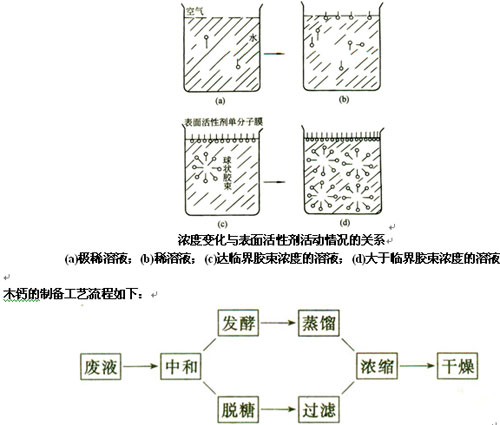

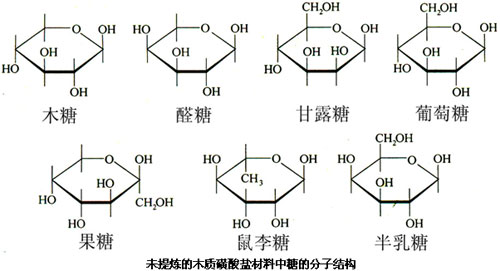

亚硫酸盐纸浆废液的组成

成份

总固形物 /%

针叶材

阔叶树

木质素磺酸盐

已糖

戊糖

非纤维素碳水化合物

乙酸和甲酸

55

14

6

8

4

42

5

20

11

9

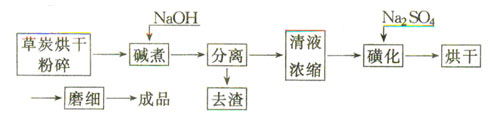

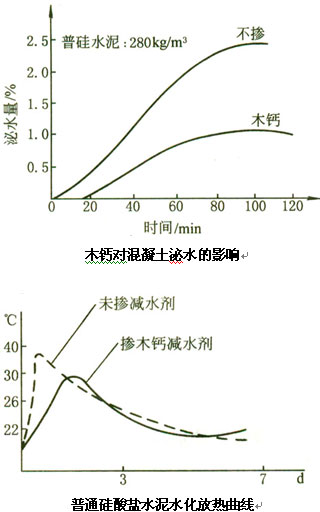

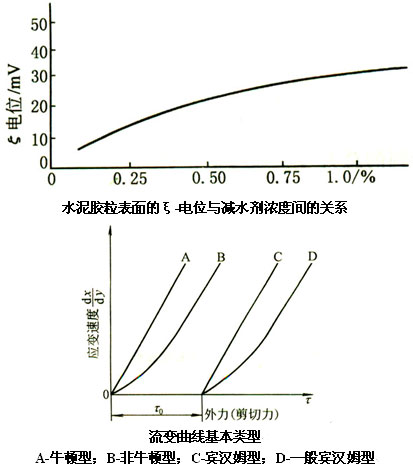

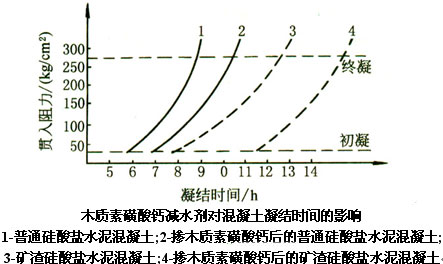

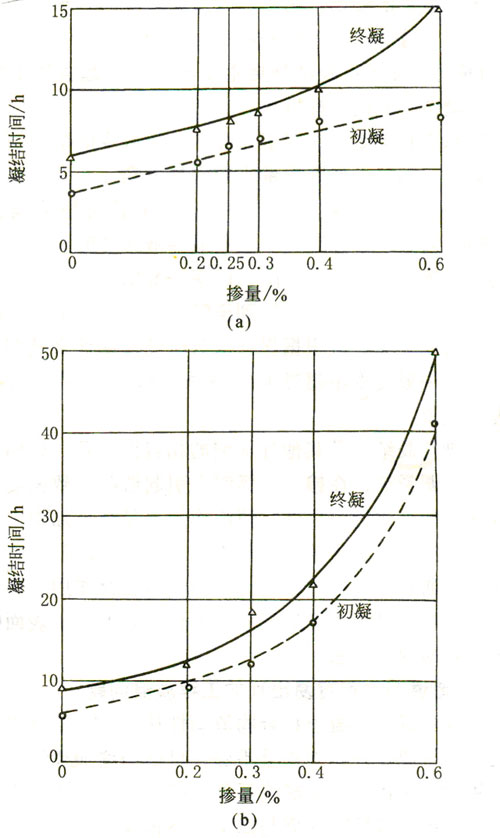

木质素磺酸盐性能比较

项目

木钙

木钠

木镁

碱木素

pH 值

外观

减水率 /%

引气性 /%

抗压强度比 /MPa

3d

28d

凝结时间差 /min

初凝

终凝

4 ~ 6

深黄或黄绿粉

5 ~ 8

约 3

90 ~ 100

100 ~ 110

+270

+275

9 ~ 9.5

棕色粉

8 ~ 10

约 2.5

95 ~ 105

100 ~ 120

+30

+60

棕色粉

5 ~ 8

约 2.5

~ 100

~ 110

+0

+30

9 ~ 10

深棕色粉

5 ~ 8

90 ~ 100

~ 110





[ 技术搜索 ]  [ 加入收藏 ]  [ 告诉好友 ]  [ 打印本文 ]  [ 违规举报 ]  [ 关闭窗口 ]




推荐企业

©2006-2016 混凝土网版权所有

地址:上海市杨浦区国康路100号国际设计中心12楼 服务热线:021-65983162

备案号: 沪ICP备09002744号-2 技术支持:上海砼网信息科技有限公司

沪公网安备 31011002000482号
