一、该产品是以天然非离子型茶皂素、阴离子表面活性树脂等多种功能性材料经改良而成。它具有降低溶液的表面张力，产生封闭独立的气泡，发泡倍数高，气泡数量多，气泡间距小，稳泡时间长，能明显改善塑性混凝土的工作性能和提高硬化混凝土的耐久性能的特点。执行标准：GB8076－1997。
二、引气剂的特点
1、该产品含有激发剂，能充分将混凝土中胶凝材料激活，促进水化反应，提高粘结力，克服了混凝土中引入气泡而导致强度降低的缺陷。2、该产品增加了保塑成份，在不降低外加剂性能的情况下，混凝土有良好的内聚保水功能，大幅度地减少泌水值。3、该产品有良好的亲水、络合能力，能与软、硬水质相溶，不致出现钙、镁等离子还原的泛白、沉淀现象。4、在外加剂复合上，有良好的适应性，能充分体现“协同效应”，复合效果优于单剂，减水、分散、润湿、助溶、降粘等性能均有不同程度的提高。5、在水泥砂浆中，该产品同样能起到引入微沫、减水、增强、增塑、降粘、保水、减小沉降、节约水泥、防渗等功能。使用方便，易溶解，无需加热、加碱；对酸、碱、盐等溶液化学适应性强。该产品无毒、无腐蚀、不燃。6、掺有引气剂新拌水泥浆、砂浆和混凝土里的气泡膜壁较厚，能保持良好的圆球状，拌合物粘聚性强、易泵送、易振捣密实。7、在含气量相等的条件下，掺引气剂的减水率稍高，因此对混凝土抗压强度的不利影响较小；在水泥用量较少的低等级混凝土中作用，不影响其抗压强度。8、掺引气剂拌合物的含气量稳定，因此在运输及等待浇筑进程基本上不存在由于含气量减小造成工作损失的现象（拌合物由于水泥——高效减水剂相容性不良、水化及因水分蒸发引起的工作度损失可有所改善，但不可避免。）9、当拌合物里掺有粉煤灰时，其含气量及其稳定性受粉煤灰含碳量影响较小，因此剂量无需明显增大仍保持良好的使用效果。10、掺引气剂混凝土的抗冻融性能与其他引气剂效果近似，但较为稳定。11、引气剂建议掺量为1/万左右（由于拌合物含气量影响因素众多，使用要求差异很大，请用户根据具体条件调整用量）。
三、掺量
|
代号 |
品 名 |
型号 |
状态 |
掺量C×% |
减水率，% |
|
1039 |
松香引气剂 |
MNC-AE1 |
膏状 |
0.0015 |
≥6 |
|
1040 |
皂角引气剂 |
MNC-AE2 |
固体 |
0.015 |
≥6 |
五、部分试样参考数据
|
编号 |
掺比 (C × %) |
掺量 （ g ） |
用水量 （ g ） |
塌落度 (mm) |
含气量 （ % ） |
抗压强度（ MPa ）／抗压强度比（ % ） | |||
|
5d |
7d |
14d |
28d | ||||||
|
0211 基准 |
—— |
—— |
2540 |
77 |
1.5 |
18.46/100 |
22.6/100 |
28.26/100 |
29.92/100 |
|
AE 2 -A1 |
0.015 |
0.62 |
2400 |
80 |
4.5 |
14.63/79.3 |
17.91/79.2 |
21.20/75.0 |
22.64/75.7 |
|
AE 2 -B1 |
0.015 |
0.62 |
2380 |
86 |
5.1 |
15.80/85.6 |
17.10/75.6 |
23.91/84.6 |
25.97/86.8 |
|
AE 2 -A2 |
0.02 |
0.82 |
2350 |
80 |
5.3 |
17.07/92.5 |
19.1/84.7 |
23.75/84.0 |
25.5/85.4 |
|
AE 2 -B2 |
0.02 |
0.82 |
2330 |
71 |
5.6 |
17.03/92.3 |
20.65/91.3 |
24.86/88.0 |
27.40/91.5 |
|
UNF-5 |
0.75 |
30.8 |
2050 |
74 |
2.5 |
30.68/166 |
34.71/153.5 |
38.92/137.7 |
42.51/142.1 |
|
UNF+ AE 2 -A1 |
0.75+0.015 |
30.8+0.62 |
1980 |
84 |
4.0 |
30.40/164.7 |
34.98/154.7 |
39.52/139.8 |
40.31/134.7 |
|
UNF+ AE 2 -B1 |
0.75+0.015 |
30.8+0.62 |
1975 |
93 |
4.25 |
31.00/167.9 |
36.48/161.3 |
40.82/144.4 |
41.94/140.2 |
|
UNF+ AE 2 -A2 |
0.75+0.020 |
30.8+0.82 |
1950 |
82 |
5.0 |
30.04/162.7 |
36.83/162.9 |
40.56/143.5 |
45.44/151.9 |
|
UNF+ AE 2 -B2 |
0.75+0.020 |
30.8+0.82 |
1970 |
92 |
3.75 |
29.74/161.1 |
35.05/155.0 |
39.45/139.6 |
42.43/141.8 |
引气剂 AE1
1 、产品简介
AE1 是一种用于控制砂浆和混凝土中空气含量的引气剂。
选用 AE1 是一种将微量空气引入砂浆和混凝土的有效措施。
2 、优点
通过掺加 AE1 ，适量的空气被引入到混凝土中，因此混凝土的耐久性，特别是抗冻融性得到很大提高。
3 、性能指标
|
外观 |
浅黄色液体 |
|
比重（ 20 ℃ ） |
1.03~1.07 |
|
pH （ 1% 水溶液） |
6.5~8.5 |
4 、用量
如果要求增加 1% 的气含量，推荐 AE1 的掺量为水泥用量的 0.001% 到 0.002% ；因此在小规模的试验条件下，往往将 AE1 配制为 10 倍或 100 倍体积的水溶液。
 |

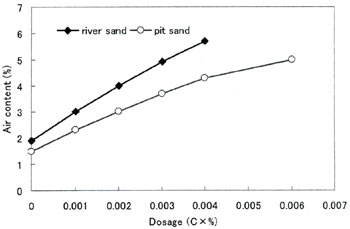

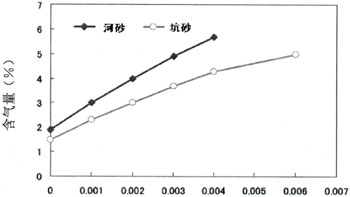

AE1 的掺加量（ C × % ）
AIR ENTRAINING AGENT AE1
1 、 DESCRIPTION
AE1 is an air-entraning agent to control air content in mortar or concrete.
The use of AE1 is an effective means to entrain the micro-air into mortar or concrete.
2 、 ADVANTAGE
By adding AE1, the suitable size of air is effectively entrained into concrete, and the durability of concrete, especially the resistance to freezing and thawing, is improved considerably.
3 、 PROPERTIES
Appearance ： Pale Yellow Liquid
Specific Gravity ： 1.03~1.07 （ at 20 ℃ ）
pH(1% aqueous solution) ： 6.5~8.5
4 、 DOSAGE
The recommended dosage of AE1 to increase 1% of air content is between 0.001% to 0.002% by weight of cement. Therefore AE1 is usually made up into a hundredfold water solution in small scale test.
 |
AE 1 型微沫剂是一种有机及有机一无机复合型砂浆塑化剂。对于改善砂浆和易性，提高砂浆抗压强度，节约水泥和石灰膏都具有显著的技术经济效果。在混合砂浆中，可以部分及全部代替石灰膏，在装饰白灰砂浆中，可以代替 3 0 ～ 50% 的石灰膏。在砌筑砂浆中用微沫剂全部代替石灰膏，高标号（ M7.5 ～ M10 ）砂浆强度可提高 20 ～ 30% ，低标号（ M2.5 ～ M5 ）砂浆强度可提高 30 ～ 50% 。
使用方法：
微添剂分 1 型、 2 型和 3 型三种产品， 1 型为棕褐色膏状，掺量为水泥量的 0. 5 ～ 1/ 万，需用热水（ 80 ℃ ）稀释后使用， 2 型为粉剂，掺量为水泥量的 0.1% ，可直接加入拌合物中， 3 型为防冻型粉剂，可使砂浆在 -5 ℃ ～ 15 ℃ 温度下，仍具有一定的强度增长，防止冻害。温度为 -5 ℃ 时，掺量 4 ～ 5% ， -10 ℃ 时，掺量 5 ～ 7% ， -15 ℃ 时，掺量 8 ～ 10% 。
注意事项：
1 、计量要准确，掺量要严格控制。
2 、容器、量具、机械内应清洁，不能与油类接触。
3 、防冻型微沫剂不宜用于含有钢筋及铁件的砂浆中。
Micro-foaming Agent
AE 1 micro-foaming agent is a type of plasticising agent for organic or organic-inorganic mortar, which agent is especially good for improving the workability of mortar raising its compressive strength ， saving cement and lime paste ． In the mixed mortar, the micro-foaming agent can partially or totally substitute for the time paste ； in the mortar for decorative purpose ， it can replace 3 0 ～ 50% of lime paste ； in masonry work ． microfoaming agent can supplant 100 ％ lime paste ． The strength of high grade mortar(M7.5 ～ M10)can by raised by20 ～ 30 ％ , and the strength of low grade mortar(M2.5 ～ M5) by 30 ～ 50 ％ .
Application ：
micro-foaming agent has got 3 types ： 1, 2 and 3.Type 1 is a brownish paste ． the amount added is(0. 5 ～ 1)×10 -4 relative to the weight of cement it must be diluted in hot water( 8 0 ℃ )before use ． Type 2 is a powder preparation, the amount added is 0.1 ％ relative to weight of cement, and it can be directly put into the mix ． Type 3 is frost ． Resisting powder preparation, it allows the mortar to gain in strength at - 5 ℃ ～ -1 5 ℃ , so that the purpose of preventing freezing can be achieved ； at - 5 ℃ , the amount added is 4 ～ 5 ％ relative to the weight of cement. At -10 ℃ . 5 ～ 7 ％： and -1 5 ℃ , 8 ～ 10 ％ .Caution ：
1 、 Measurements must be very accurate, the amount to be added must be strictly controlled ；
2 、 The insides of container, measuring tool, and machine must be clean ， and not oiled or greased ；
3 、 The frost-resisting micro-foaming agent is not suitable for mortar containing bars and iron pieces.

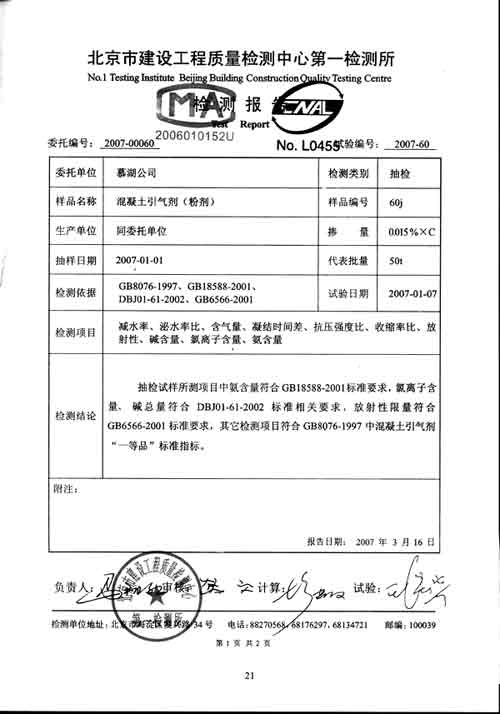

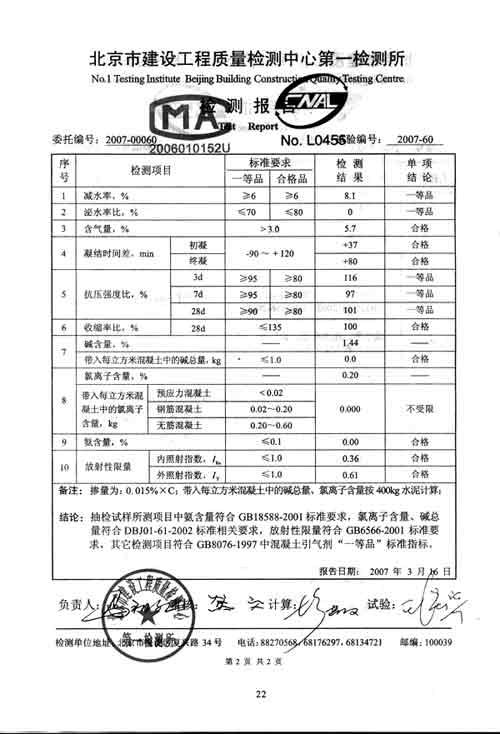

| 检测报告 | |
 |
 |
