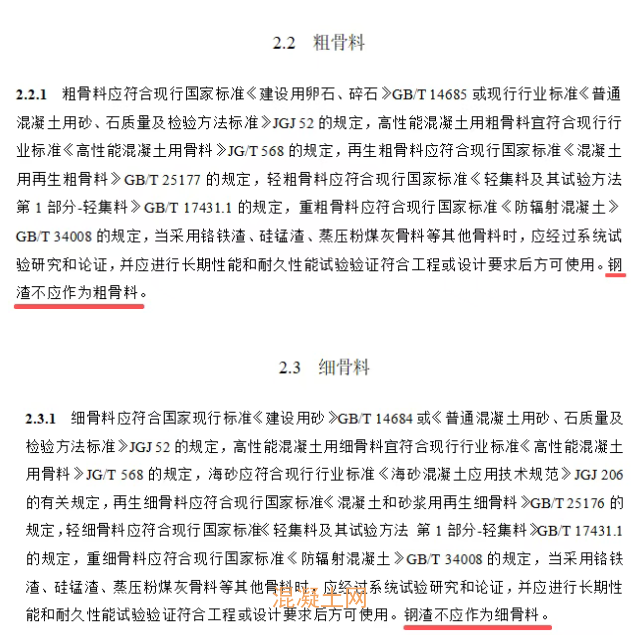

近日，住建部发布《混凝土质量控制标准（修订征求意见稿）》，明确规定：钢渣不应作为粗骨料，也不应作为细骨料。一纸新规，直接从源头堵住钢渣掺入建筑混凝土的通道。

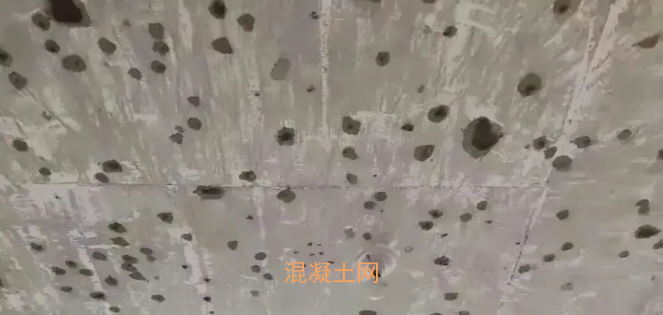

此前，天津、沧州多地曾曝出钢渣房事故，住宅墙面鼓包、楼板爆裂等问题，其根源就是混凝土中使用了安定性不合格的钢渣骨料。钢渣病害被称作 “建筑癌症”，破坏过程潜伏数年，缓慢且持续，普通表面修复治标不治本，即便做了修补，也需要长期定期巡检，一旦再出现鼓包开裂，还要重新检测加固。
钢渣膨胀破坏，不只是大家熟知的游离氧化钙遇水水化膨胀。更隐蔽危险的是硅酸二钙晶型转变：β 型硅酸二钙会随时间慢慢转为 γ 型，该过程不受水和空气影响，就算墙体做封闭处理也拦不住，体积产生约 10% 膨胀，钢渣直接粉化。再叠加钢渣内单质铁氧化锈蚀膨胀，三重破坏叠加，混凝土由内向外崩裂。
棘手的是，常规沸煮检测只能排查游离氧化钙，很难捕捉以 “年” 为周期的晶型转变。这就出现了检测报告判定合格，房屋却持续爆裂的尴尬现状，现有检测手段跟不上材料滞后爆发的风险。
当下的修复手段只能处理表层：凿除爆点内钢渣残渣、修补孔洞，墙面挂钢丝网，喷射高强聚合物改性水泥砂浆封闭水汽。但埋在混凝土内部的钢渣微观反应仍在继续，修复不等于一劳永逸，后期必须持续盯防。
过去行业对钢渣的使用争议已久。钢渣可以替代天然砂石，成本优势明显，但风险潜伏期太长。等到隐患爆发，已经造成大量房屋受损。与其不断给检测标准打补丁，不如源头直接禁用。
这次禁止钢渣作混凝土骨料，并不是否定工业固废资源化利用。而是现实说明：部分固废材料，现阶段技术难以完全管控风险，就应当优先为建筑安全让步。
混凝土质量不能只看强度，那些潜伏数年才爆发的内部隐患，才是更需要警惕的风险。
