产品概述
本品由A型和B型两种产品组成，其中A型增强剂为粉体，B型增强剂是为液体。主要是通过分散、增效、增强和激发组分的物理和化学双重作用实现混凝土中用工业废渣（粉煤灰和矿粉等）代替70%~90%的水泥。在保证混凝土强度的前提下，能大幅度降低其水化热，改变传统混凝土的微观结构，生成大量晶须，具有微膨胀作用，可对混凝土进行收缩补偿，增加混凝土体积稳定性，能大大提高抗渗性能，耐久性能优异，可广泛应用各种大体积混凝土。
主要技术性能
能有效提高混凝土强度，抗压强度可提高10~15%，抗折强度可提高20~25%，劈裂抗拉强度可提高5~10%；
降低混凝土水化热可达40~50%，大大减少由水化热引起的大体积混凝土温差裂缝；
有效改善混凝土防渗性能，28d渗水高度仅为5.9 mm；
具有微膨胀作用，对混凝土进行收缩补偿，28d 收缩率比为90%以下。
适用范围
各种大体积混凝土；
大型基础工程、水工工程、大坝工程、地下工程、灌注桩；
抗腐蚀混凝土，如海工混凝土，盐碱地混凝土，污水管道混凝土等；
玻璃纤维增强混凝土。
使用方法及注意事项
采用双掺技术，A型增强剂掺量在5%~15%之间，B型增强剂掺量在0.5~2%之间，根据不同的水泥替代量试验确定最佳掺量；
粉煤灰等级不低于Ⅱ级；矿粉等级不低于S95；
当环境气温低于15℃时，混凝土早期强度略低，但后期强度能达到设计要求，应加强养护；更适用于环境温度高于20℃的夏季施工。
包装、储运
粉体可以袋装或罐车装运；
液体可用1吨/桶或200 kg/桶包装，也可采用罐车装运；
置于阴凉干燥处，防破损和防长时间高温暴晒；
非易燃、易爆品，妥善保管；
有效期1年，到期后应经试验确定再使用。

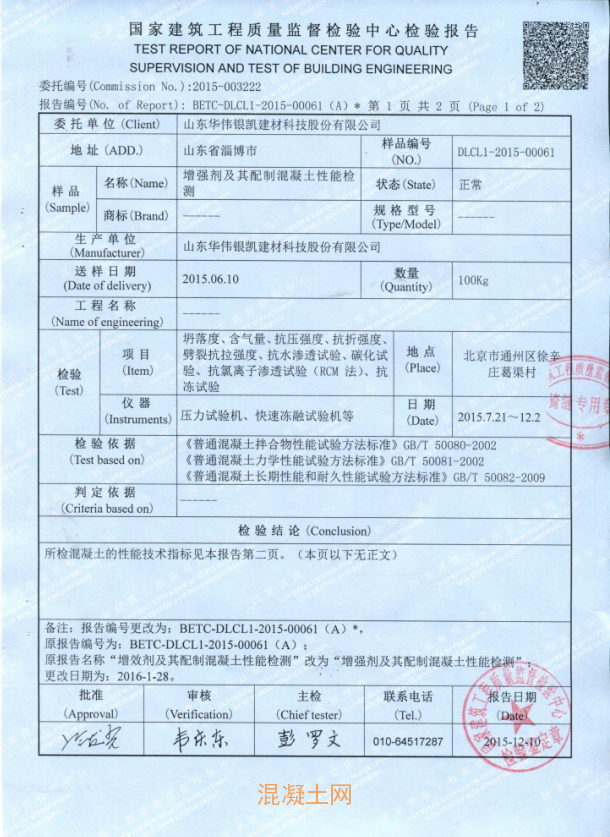

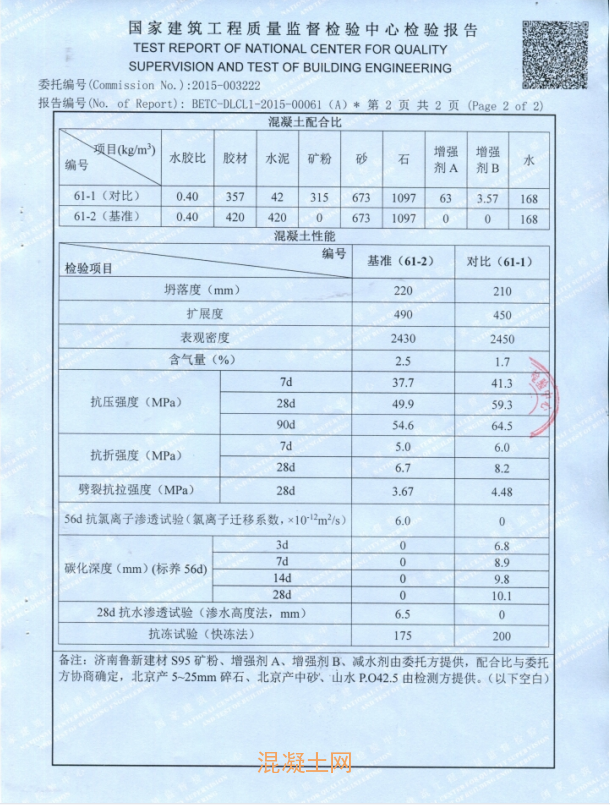

低碳混凝土高性能增强剂检验报告
